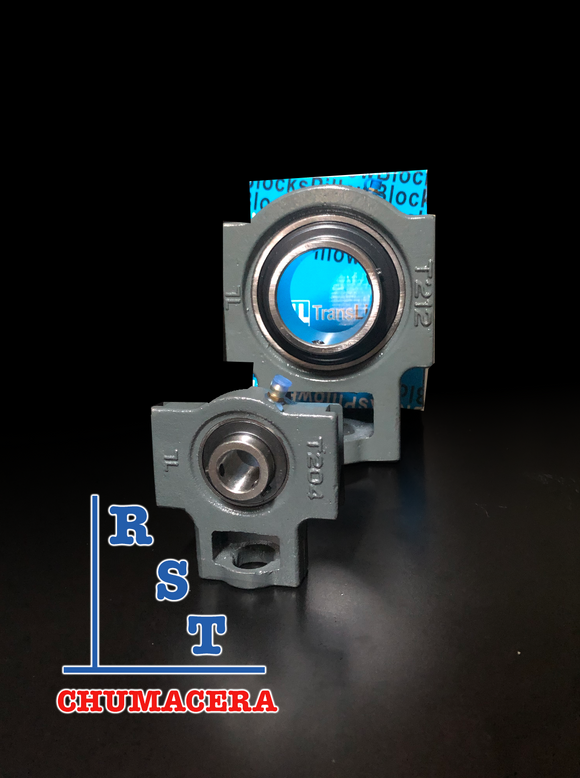

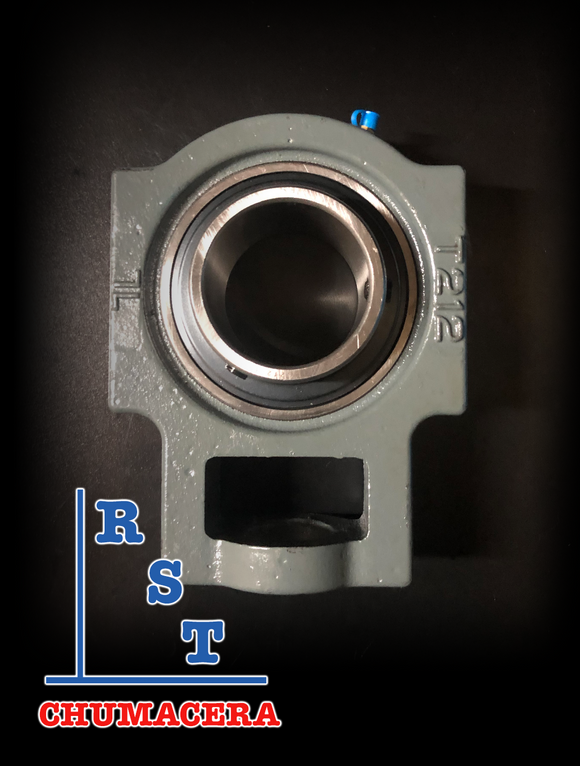

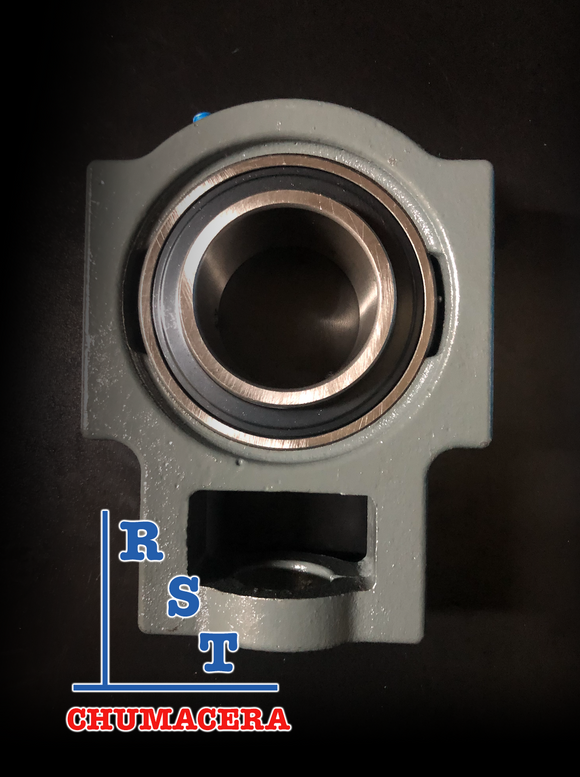

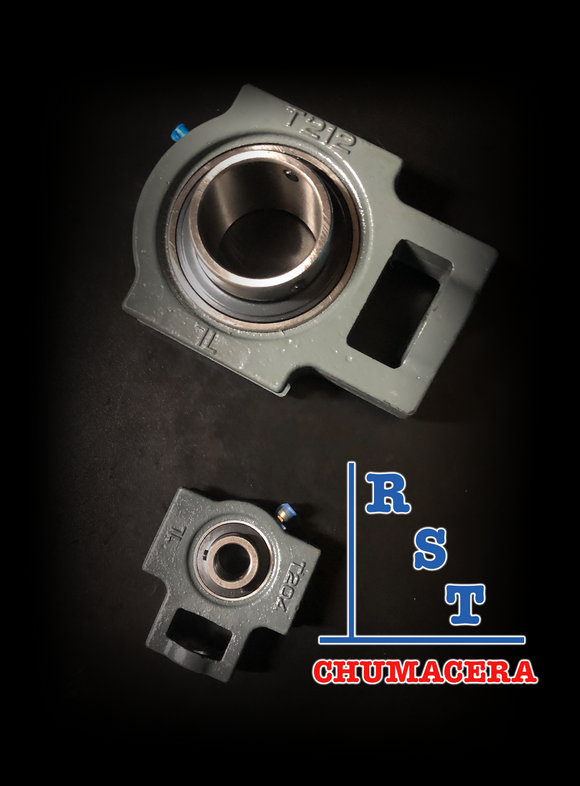

UCT208-24 | Soporte tensor para eje de 1-½" | chumacera tensora

TRANSLINK SKU: UCT208-24TL

Q131.95

Shipping calculated at checkout

Sold Out

Mas información: Conoce mas detalles abajo



Ficha Técnica:

Numeración del housing
T208
Numeración del rodamiento UC208-24
Diametro del agujero ( d )
1-½"
Alto de la chumacera ( L )
144 mm
Ancho de la chumacera ( H )
114 mm
Ancho máximo de la base ( A )
49 mm
Alto de la ranura ( A1 )
16 mm (tolerancia +0,2/0)
Alto de la base ( A2 )
33 mm
Largo del rodamiento ( B )
42,9 mm
Distancia de rieles ( H1 )
102 mm (tolerancia 0/-0,5)
Centro a base ( L1 )  88 mm
Base a agujero ( L2 ) 16 mm
Largo del riel ( L3 ) 83 mm
Diametro del agujero tensor ( N ) 29 mm
Alto del agujero tensor ( N1 ) 19 mm
Ancho del agujero tensor ( N2 ) 49 mm
Ancho de la base ( T ) 83 mm
Material del housing: Hierro colado
Material del rodamiento  Acero templado


Acerca de:
La chumacera tensora como su nombre lo indica, esta diseñada para tensar piezas, gracias a que esta puede instalarsele un tornillo sin fin, y ajustarla con una tuerca por debajo de ella. De la misma manera, los rieles sirven para darle un agarre extra y evitar que se desvíe, provocando que la faja, cadena, o pieza que vaya a ser tensada, se rompa.


Aplicaciones:
su aplicación esta enfocada principalmente en el sector industrial, sin embargo puede utilizarse también en el area agrícola.

Lubricación:
Los rodamientos se suministran pre-lubricados.

Montaje:

Antes de proceder con el montaje, asegúrese de la limpieza de las superficies de apoyo asi como de su planitúd, también recuerde limpiar los rieles antes de colocarla, para mayor durabilidad.
